Comprendre la norme IP de protection

Sur les caractéristiques techniques de certains appareils, tel les télémètres et niveaux laser, protégé contre l’eau et la poussière on voie souvent apparaître « norme IP d’étanchéité suivi de 2 chiffres », mais sait-on à quoi correspond ces deux chiffres ? et comment connaître les capacités d’étanchéité de son appareil ?

En fait, la protection IP selon la norme DIN EN 60529 se défini de la manière suivante :

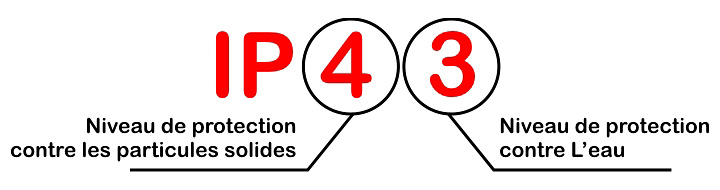

norme IP

Le premier chiffre correspond à la protection contre les particules solides.
Le deuxième chiffre à la protection contre l’eau.

Ce qu’il faut savoir : plus le chiffre est élévé, plus la protection est bonne.

Protection contre les corps solides

Voici les caractéristiques exactes du premier chiffre

0 Aucune protection
1 Protection contre les corps solides de taille supérieure à 50 mm
2 Protection contre les corps solides de taille supérieure à 12 mm
3 Protection contre les corps solides de taille supérieure à 2,5 mm
4 Protection contre les corps solides de taille supérieure à 1 mm
5 Protection contre les dépôts de poussière
6 Protection contre la pénétration de poussière ~ étanche ~

Protection contre les liquides

Voici les caractéristiques exactes du second chiffre

0 Aucune protection
1 Protection contre les chutes verticales de gouttes d’eau sur un appareil en position normale
2 Protection contre les gouttes d’eau avec une inclinaison de 15° maximum par rapport à la position normale
3 Protection contre l’eau en pluie si celle-ci ne fait pas un angle de plus de 60° avec la verticale
4 Protection contre les éclaboussements et les projections d’eau
5 Protection contre les jets d’eau à la lance
6 Protection contre les paquets d’eau, les vagues, les jets puissants
7 Protection contre l’immersion temporaire
8 Protection contre l’immersion prolongée

A noter qu’une protection IP 66 est excellente (à moins de vouloir prendre des mesures sous-marine et de nettoyer son appareil électronique au lave vaisselle) et qu’une bonne protection commence à partir de IP 44, pour ce qui est de la protection 1 et 2 pour les corps solides, autant dire qu’elle ne sert à rien vous imaginez un corps solide de 5 ou 1 cm rentrer dans votre appareil !

PS : Si votre appareil ne dispose d’aucune protection d’étanchéité, ne vous inquiétez pas, vous trouverez toujours une brouette sur votre chantier 🙂

Normes d'etancheite
