Comprendre les unités de précision en topographie
La précision d’un instrument de topographie s’exprime à travers plusieurs unités et définissent plusieurs type de mesure, les angles, le nivellement, la distance et le temps.
Bien les comprendre permet de choisir un matériel réellement adapté à son niveau d’exigence.Pour une vue d’ensemble sur le choix des instruments, consultez notre guide complet pour choisir son matériel de topographie.
Les secondes d’angle (″) et le Gon (grade)

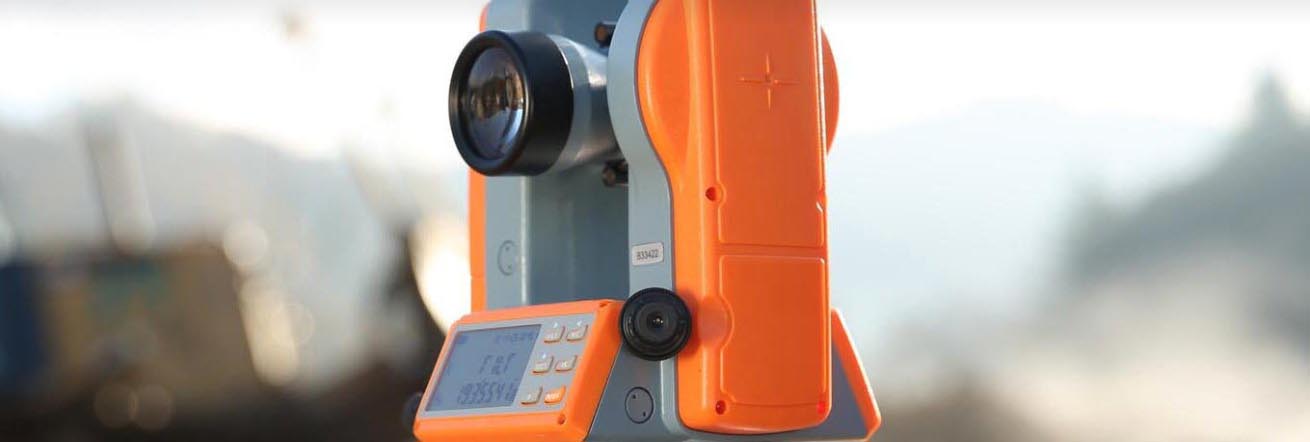

Les stations totales professionnelles et théodolites électroniques mesurent des angles horizontaux et verticaux.
La précision angulaire est exprimée en secondes d’angle (″).
- 1 degré (°) = 60 minutes (′)
- 1 minute = 60 secondes (″)
- Donc 1° = 3600″
Plus le nombre de secondes est faible, plus l’instrument est précis.
Exemple :
- Une station totale 5″ est moins précise qu’un modèle 2″
- Une station totale 1″ est destinée aux travaux de très haute précision
La notion de Gon (grade)
En topographie, on utilise aussi le Gon (ou grade), notamment en Europe.
- Un cercle complet = 400 Gon
- Un angle droit = 100 Gon
- 1 Gon = 0,9 degré
Conversion utile :
- 1 degré = 1,111 Gon
- 1 Gon = 0,9°
Ces valeurs sont essentielles pour choisir une station totale ou un théodolite adapté à votre niveau d’exigence.
La précision en mm/km (nivellement)
Pour les niveaux optiques ou électroniques, la précision est souvent exprimée en mm/km.
Exemple :
±1 mm / km
Cela signifie que l’erreur maximale est de 1 mm sur un trajet aller-retour de 1 km en nivellement.
Plus la valeur est faible, plus le niveau est précis.
- ±2,5 mm/km → usage chantier courant
- ±1,5 mm/km → usage professionnel exigeant
- ±0,7 mm/km → haute précision
Pour atteindre le plus haut niveau de précision, l’utilisation d’une mire Invar de précision
est fortement recommandée.
La précision EDM (mesure de distance)
L’EDM (Electronic Distance Measurement) correspond à la précision de mesure des distances d’une station totale ou d’un télémètre.
Elle s’exprime généralement sous la forme :
±1 mm + 1 ppm
ou
±2 mm + 2 ppm
Que signifie 1 mm + 1 ppm ?
Cette formule combine deux types d’erreurs :
L’erreur fixe (ex : ±1 mm)
C’est l’erreur propre à l’instrument. Elle est indépendante de la distance mesurée.
Elle provient notamment :
- Des erreurs internes de mesure
- Du centrage
- De la mesure de phase
- De la constante instrumentale
Que vous mesuriez 20 m ou 1 km, cette erreur reste identique.
L’erreur proportionnelle (ppm × distance)
ppm signifie parties par million.
La formule complète est :
Erreur totale = erreur fixe + (ppm × distance en kilomètres)
Exemple avec une précision de ±1 mm + 1 ppm :
- Distance mesurée : 1 km
- Erreur proportionnelle : 1 ppm × 1 km = 1 mm
- Erreur totale maximale : 1 mm + 1 mm = 2 mm
Si la distance est de 2 km :
- Erreur proportionnelle : 1 ppm × 2 km = 2 mm
- Erreur totale : 1 mm + 2 mm = 3 mm
Plus la distance augmente, plus l’erreur proportionnelle augmente.Les stations totales haute précision affichent souvent des performances de ±1 mm + 1 ppm, adaptées aux travaux exigeants en génie civil et implantation structurelle.
Temps de télémétrie (ex : 3 secondes)
Lorsque l’on parle de 3 secondes, il s’agit généralement du temps de mesure de distance.
C’est le temps nécessaire à l’instrument pour effectuer une mesure complète et afficher la distance.
- Temps court → travail plus rapide
- Temps plus long → parfois meilleure stabilité selon le mode utilisé
Pourquoi ces valeurs sont importantes ?
La précision influence directement :
- La qualité de vos implantations
- La conformité aux tolérances du chantier
- La fiabilité des relevés
- La sécurité des structures
Choisir une précision adaptée évite à la fois le surinvestissement inutile et les erreurs coûteuses sur chantier.
