PACK Leica DD120 Détecteur de cable electrique + générateur

Détecter les réseaux électriques souterrains, plus de sécurité lors de la construction.

L’évitement des câbles souterrains constitue une préoccupation majeure sur les chantiers de construction. Par conséquent, la détection de l'emplacement des câbles et tuyaux enterrés avant les travaux d’excavation contribue à prévenir les risques de blessures pour l’opérateur et d’endommagement des équipements.

Fonctionnement du détecteur de cable DD120 Les câbles conducteurs d’électricité émettent des ondes électromagnétiques. Le détecteur de cable DD120 peut, comme les antennes, recevoir ces ondes et afficher ainsi l’emplacement des câbles.
Les câbles métalliques non conducteurs d’électricité sont en revanche plus difficiles à détecter. Mais en exploitant quelques propriétés physiques, il est également possible de les repérer.
Les conducteurs métalliques enfouis dans le sol reçoivent les signaux radio émis par de nombreux émetteurs dans notre environnement et les transportent. Le long des conducteurs se forme un champ électromagnétique, plus puissant que celui du sol alentour, qui peut être reçu par le système de repérage DD120.
Les câbles optiques, en revanche, ne sont pas détectables au moyen des système de repérage DD120.

DD120 Leica, particularités du détecteur de cable électrique

- Localisation automatique : Vous n'avez pas besoin de régler la sensibilité du détecteur de câbles, le repérage automatique utilise les paramètres de détection optimaux des réseaux enterrés dans l'environnement de travail, cela réduit les risques d'erreur et rend la localisation des câbles et canalisations plus facile et plus efficace.
- Modes power, radio et auto.
- Émetteur, 33 kHz, 8 kHz.
- Profondeur de détection jusqu'à 3 mètres (10 pieds).
- Contrôle de la santé et test au démarrage Good-to-Go™.
- Indice IP54 - protection contre la poussière et l'eau.


Les systèmes de repérage DD120 et DA220 ne permettent pas de repérer directement les tuyaux en plastique, terre cuite ou béton.
Mais à l'aides d'accessoires tel les tiges de repérage et sonde, il devient possible de détecter et suivre le tracé de ces tuyaux.

Caractéristiques du détecteur Leica DD120 :

* Profondeur à un signal non distordu (sans perturbations)

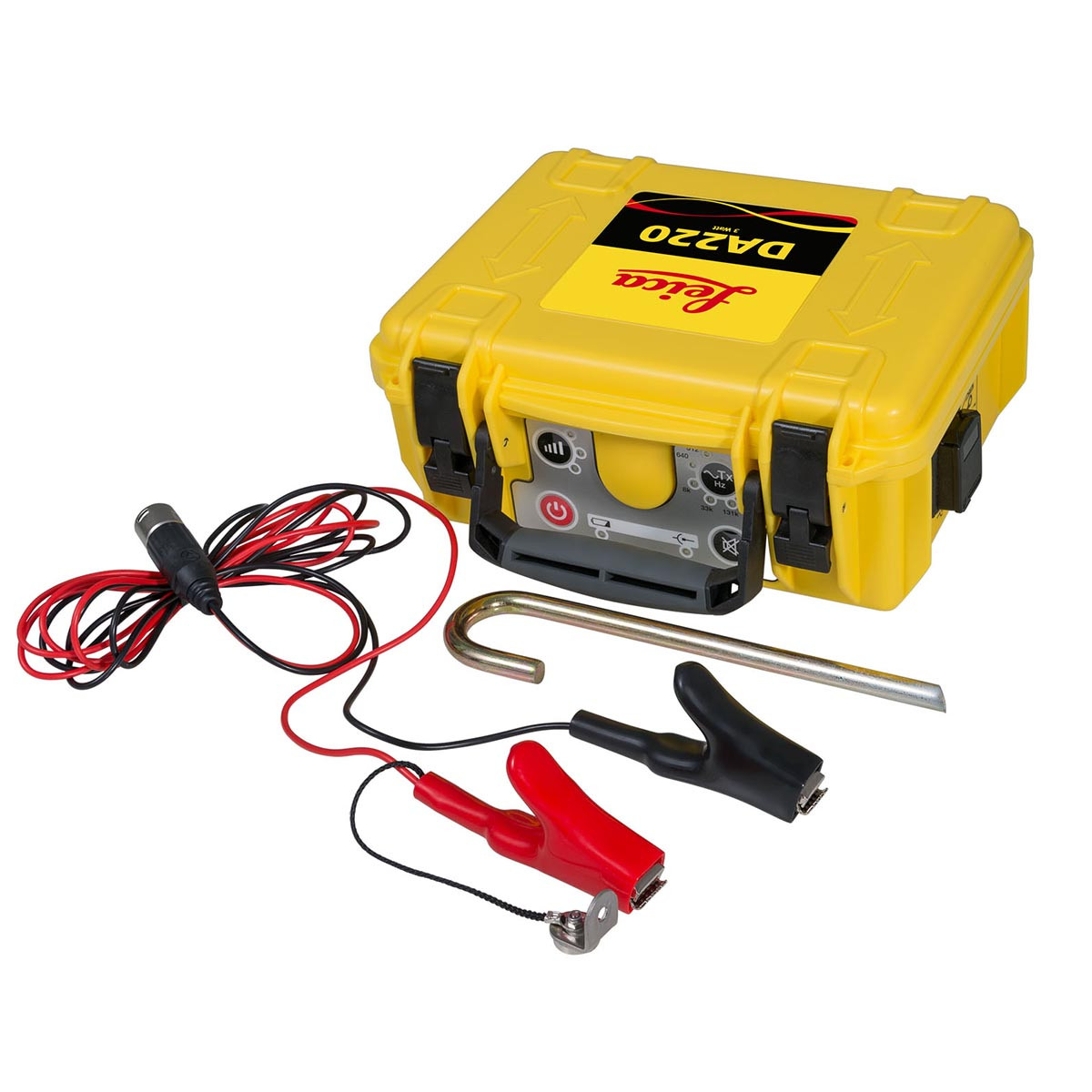

Générateur de signal LEICA DA220

Le générateur de signaux Leica DA220 permet le repérage lorsque les signaux radio sont faibles ou les cables hors tension. Il faut alors recourir à un générateur de signaux qui émet un fort signal électromagnétique dans une fréquence clairement définie. Ce signal se propage le long des câbles enfouis dans le sol et peut ainsi être détecté.
Si le câble à repérer est accessible, le générateur de signaux peut être raccordé directement ou au moyen d’une pince de générateur. Sinon, le signal du générateur de signaux est conduit dans le sol au moyen d’une perche. Si la direction d’un câble à repérer est connue, le générateur de signaux peut aussi être posé sur le sol, orienté de manière optimale.

Équipé de quatre niveaux de puissance et de trois fréquences de repérage, il vous offre tout ce qu’il faut pour améliorer le repérage des câbles. Avec perche et pinces crocodiles. Disponible au choix avec une puissance de 1 watt ou 3 watts.

Particularités de générateur de signal :
- Mode induction : 33 kHz et 8 kHz.
- Mode raccord direct : 131 kHz, 33 kHz et 8 kHz
- Alimentation : accu li-ion 7,4 V avec une autonomie de 15 h.
- Etanchéité : IP 67.
- Puissance de sortie : 1 watt max.

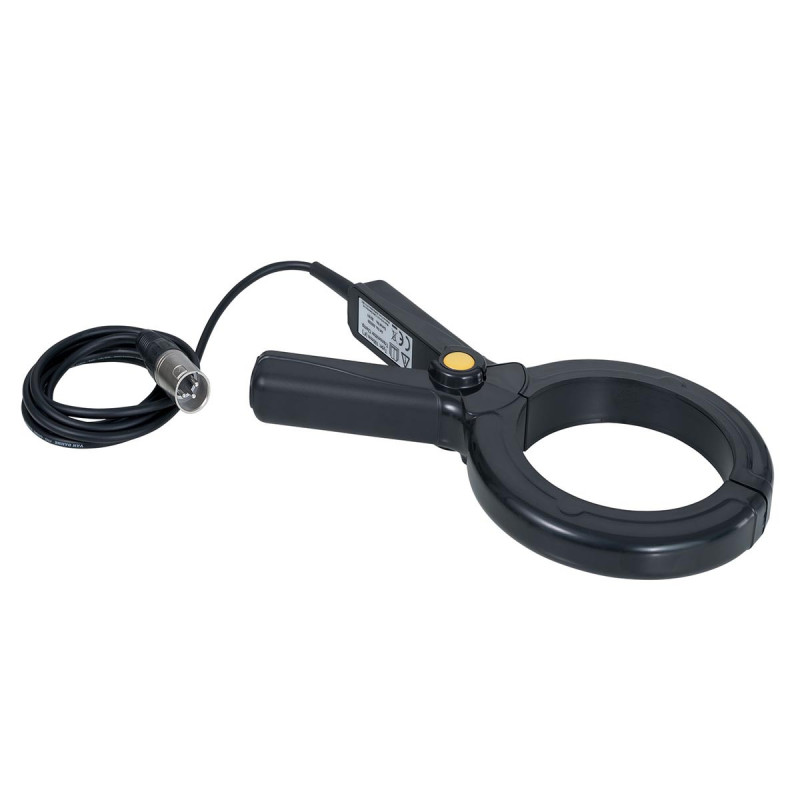

Pince émettrice pour le générateur DA220

Utilisation avec le générateur de signaux DA pour raccorder un signal de repérage à des lignes d’alimentation, telles que lignes téléphoniques, câbles électriques ou canalisations.

Tiges de repérage Trace Rod 50M et sonde

Les systèmes de repérage DD120 et DD220 ne permettent pas de repérer directement les tuyaux en plastique, terre cuite ou béton étant donné qu’ils ne sont pas conducteurs d’électricité et ne transportent aucune onde électromagnétique.
Mais à l’aide d’accessoires pratiques, tels que les tiges de repérage ou sondes, il devient possible de détecter et suivre le tracé de ces tuyaux.

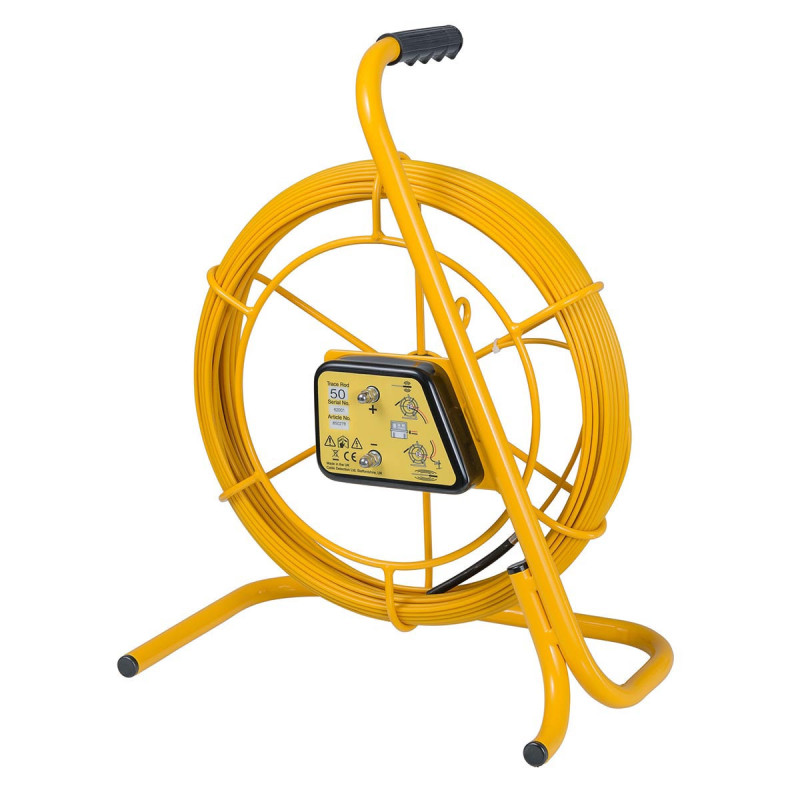

Trace Rod 50M est un conducteur enroulé autour d’un dévidoir qui est introduit dans le tuyau à repérer. En connectant le générateur de signaux au Trace Rod 50M, le tracé du tuyau peut être repéré et suivi de manière fiable au moyen des systèmes de repérage DD120 et DD220.

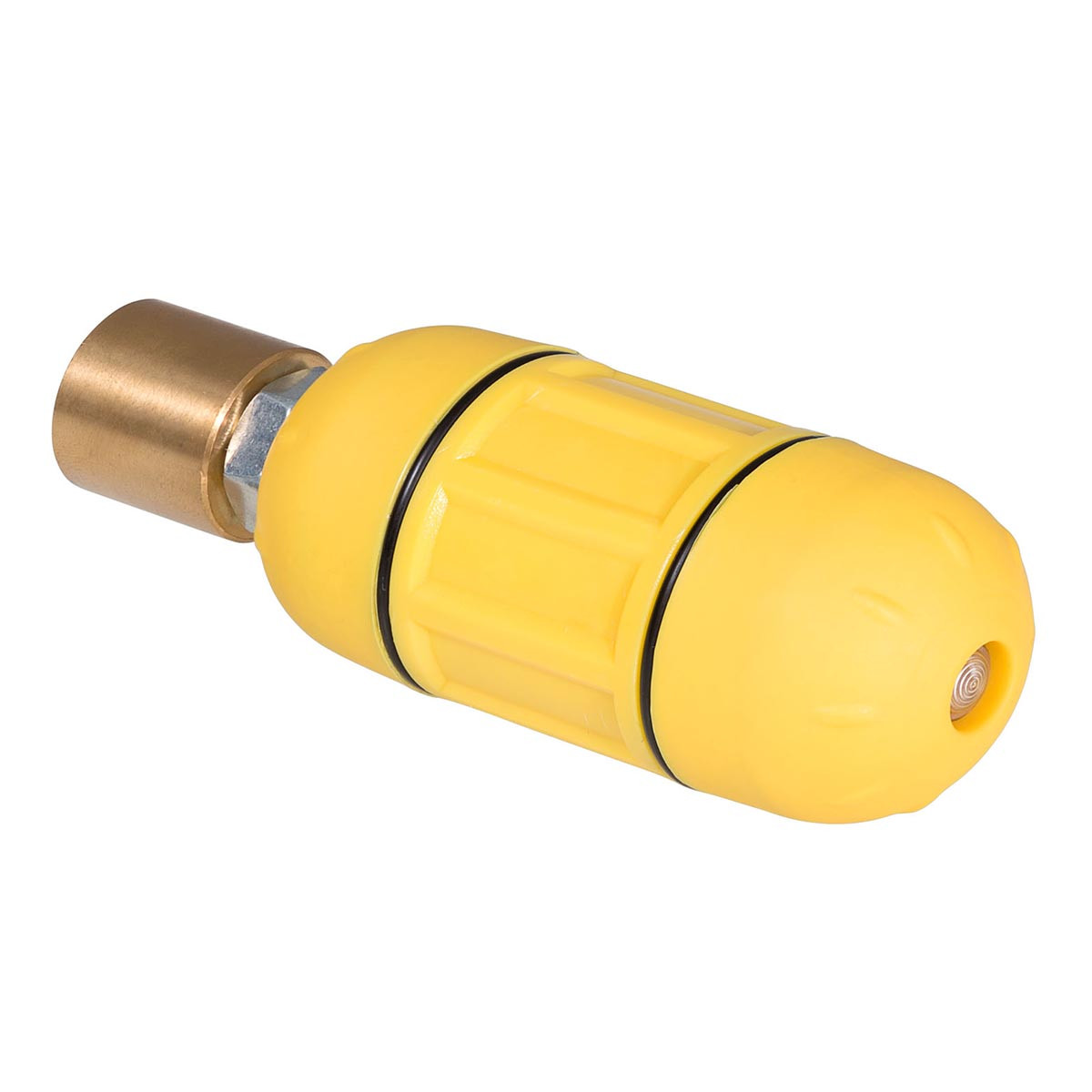

La sonde émet elle-même des ondes électromagnétiques. Une fois introduite dans les conduites d’eaux usées, écoulements, etc., la sonde peut être repérée par les systèmes de repérage DD120 et DD220 SMART et le tuyau est ainsi détecté.

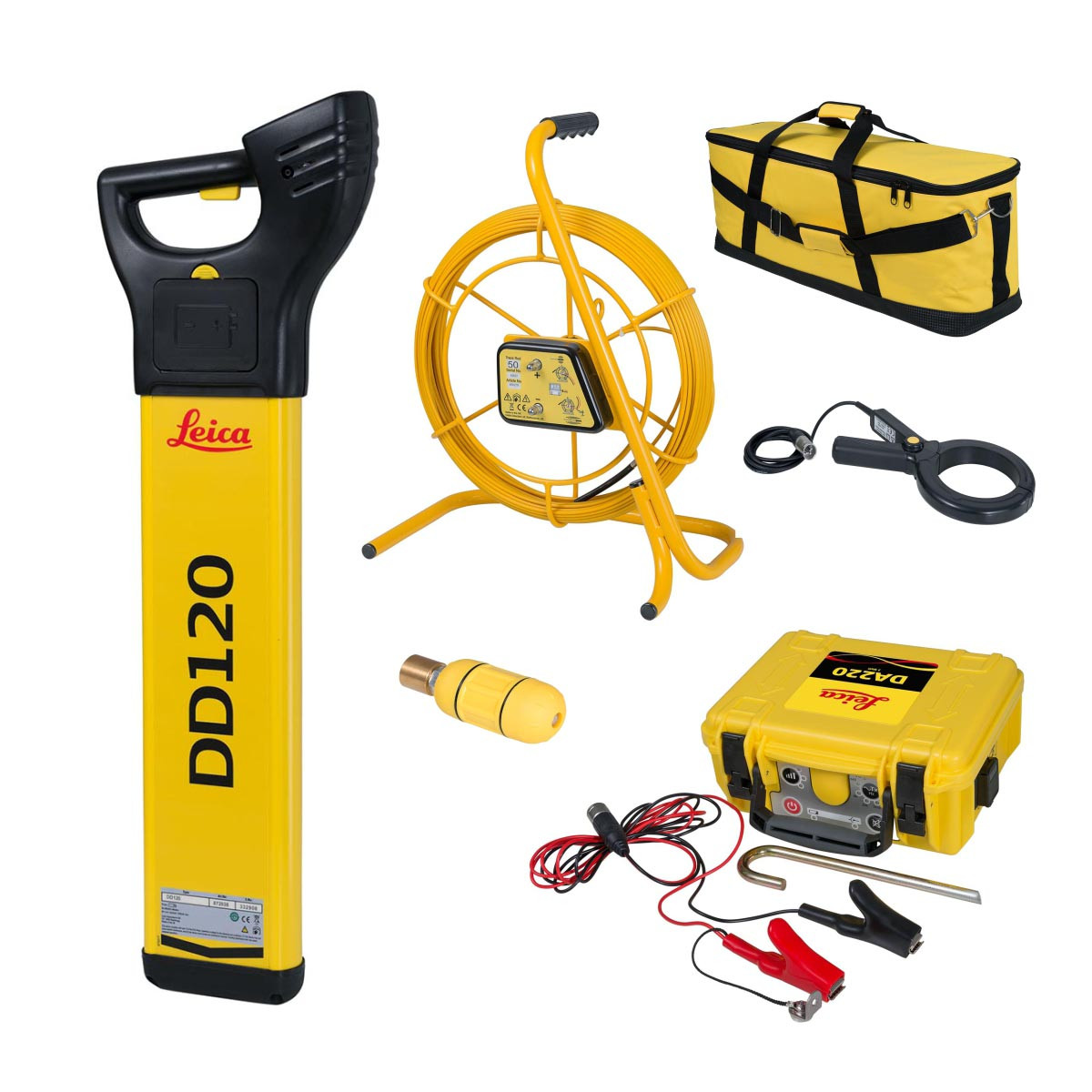

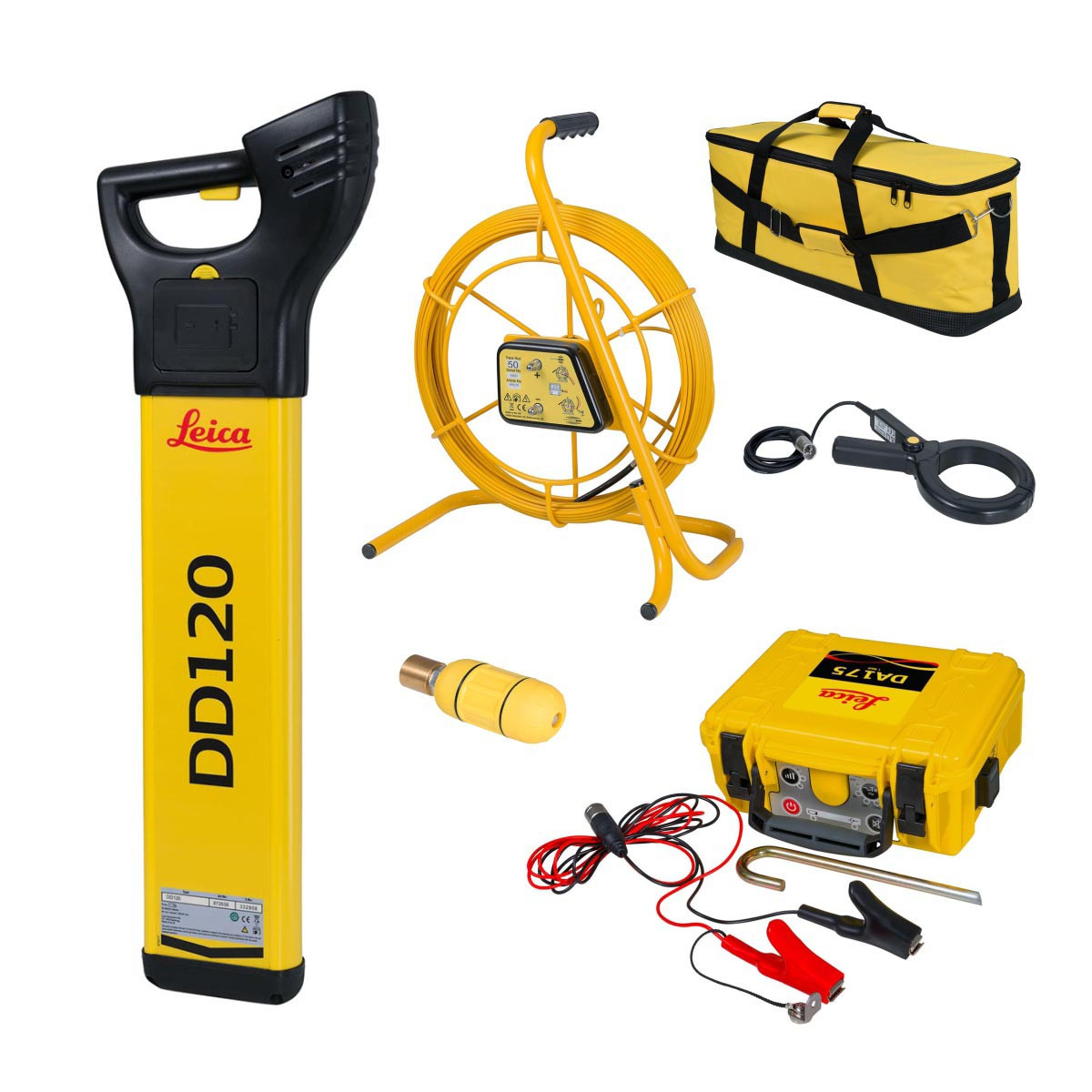

Le PACK de détection de câbles électrique DD120 est livré avec :

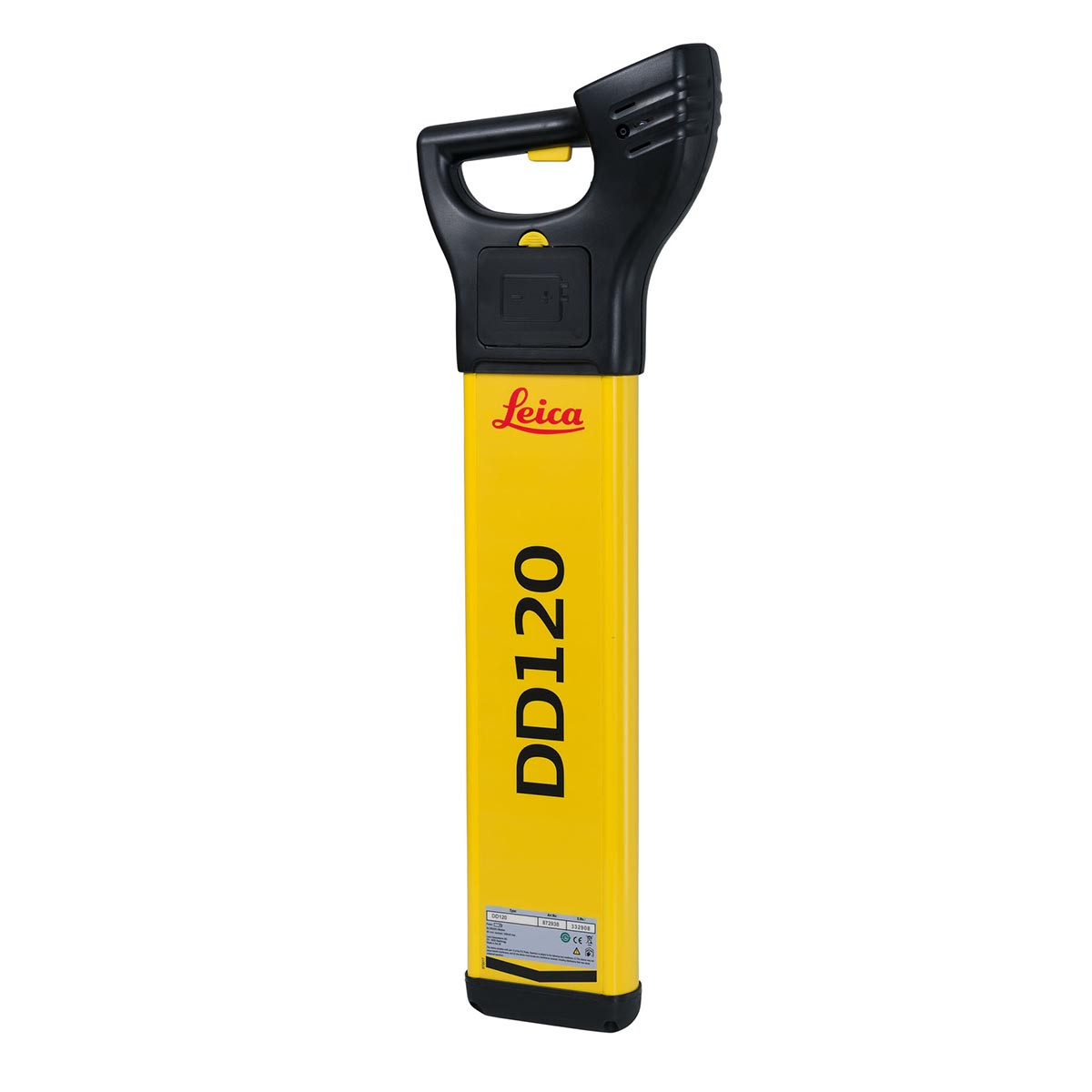

- Détecteur Leica DD120
- Générateur de signaux Leica DA220
- Pince émettrice
- Tiges de repérage 50m
- Sonde

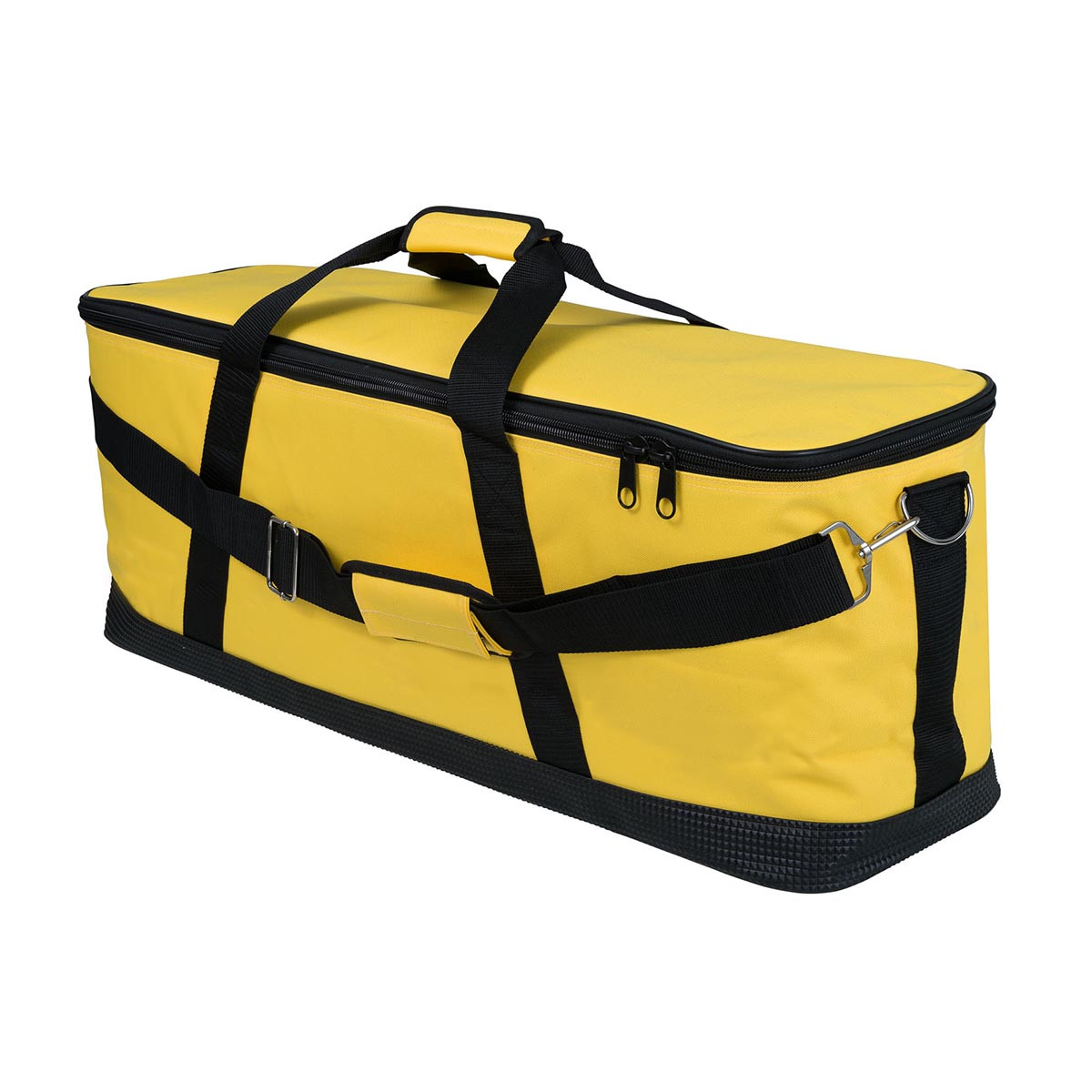

- Sac de transport
