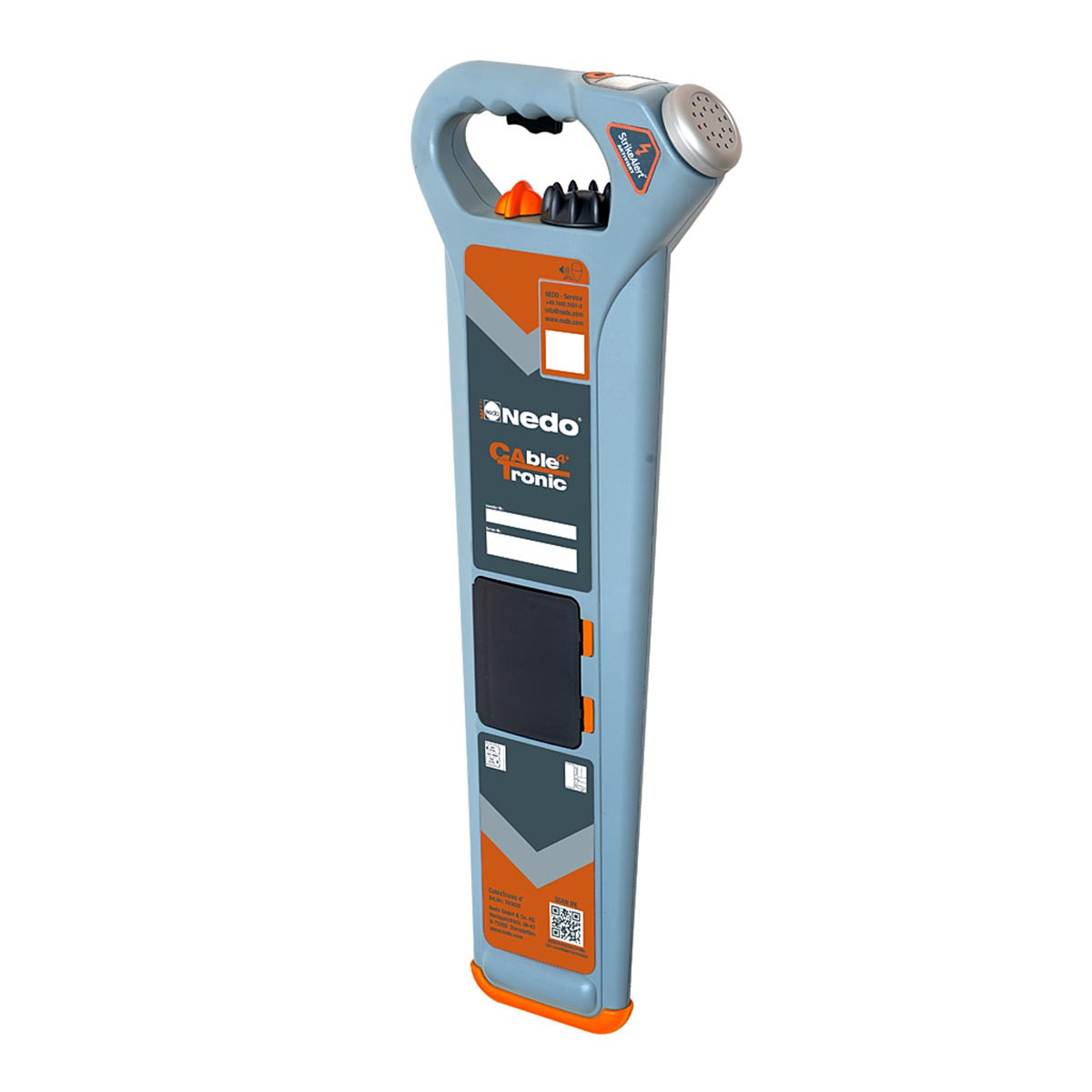

Détecteur de cable electrique - CableTronic 4+

Principe de fonctionnement du détecteur de cable

Les réseaux électriques enterrés génèrent un champ magnétique. Le CableTronic 4+ permet de détecter ce champ magnétique de manière sûre et fiable.
Il peut également localiser les câbles hors tension en utilisant des signaux radio à ondes longues émises par de nombreux émetteurs autour de nous, les cables souterrain agissent alors comme une antenne et transmettent ces signaux. Un champ électromagnétique se forme le long des cables, il est alors localisé à l’aide du détecteur CableTronic 4+.

Détecter les réseaux électriques enterrés, plus de sécurité lors du terrassement.

Le détecteur vous évite de causer des dommages sur le réseau électrique et vous garantit la sécurité des personnes, évite d'endommager les engins ainsi que les risques de demandes de dommages et intérêts.

Détecteur de cable électrique CableTronic 4+, les particularités

L’utilisation est très intuitive et ne demande pratiquement aucune connaissance préalable.

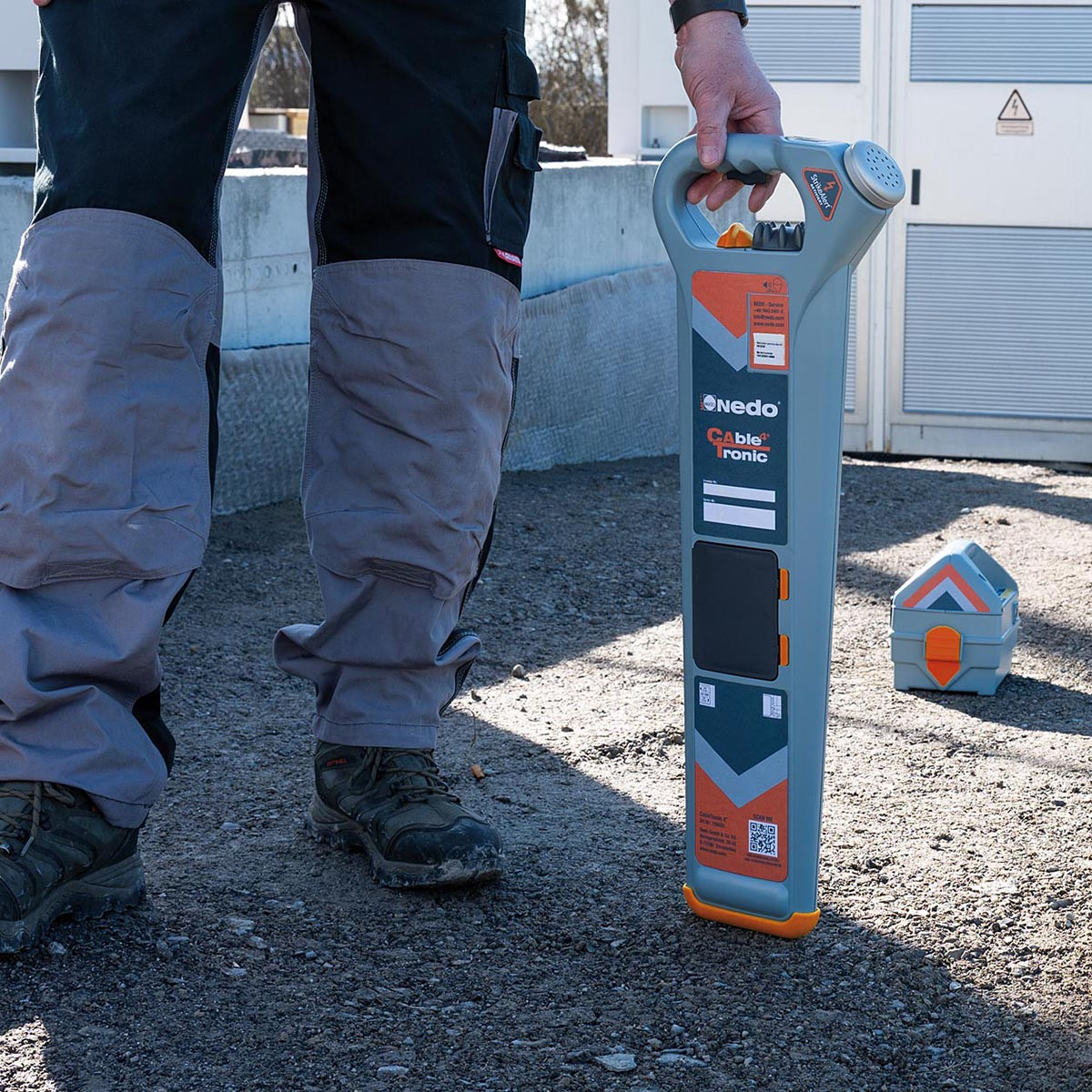

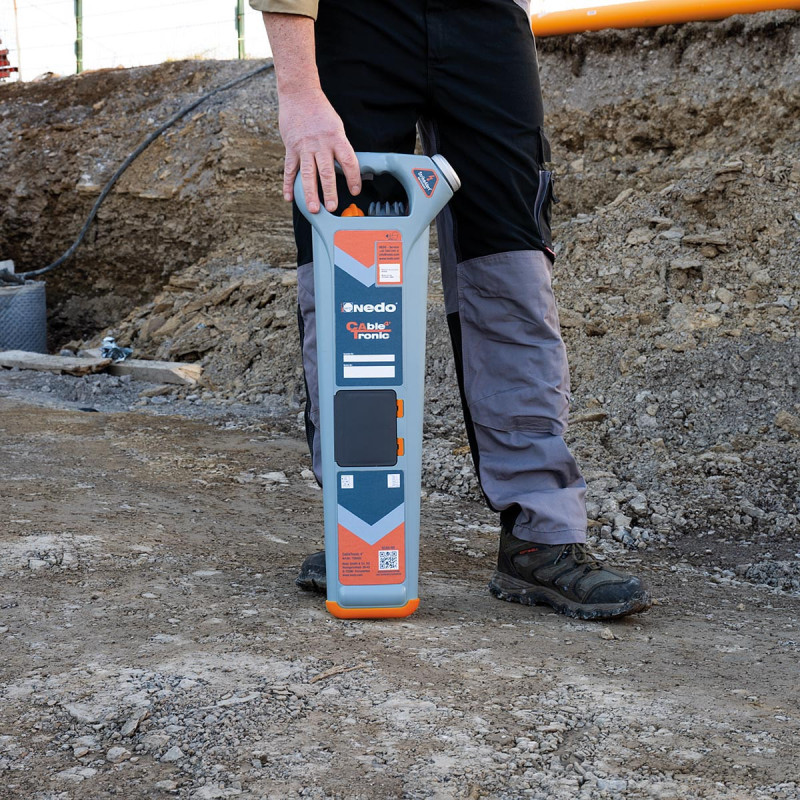

Pour localiser les câbles souterrains, la zone à inspecter est systématiquement balayée avant le début des travaux d’excavation, par bandes espacées d’environ 50 cm.
Le détecteur est guidé à quelques centimètres au-dessus du sol.

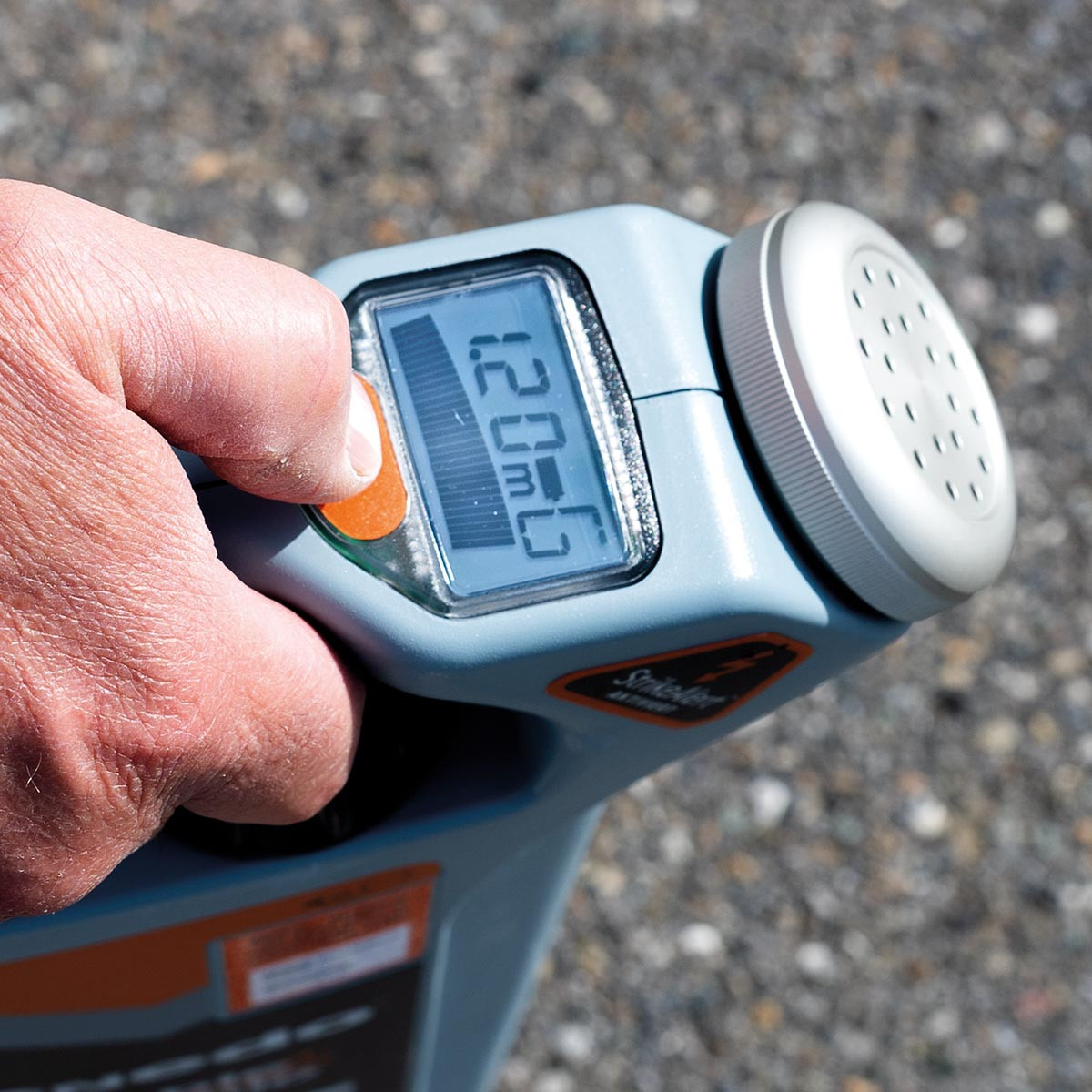

Les câbles détectés sont signalés par un avertissement sonore. L’intensité du signal est affichée à l’écran sous forme de diagramme à barres.
Les câbles électriques enterrés à faible profondeur sont signalés par la fonction StrikeAlert en émettant un signal sonore strident.

CableTronic 4+ Nedo, les avantages :

- Utilisation simple et intuitive.
- Construction robuste.
- Démarrage rapide.
- Écran bien agencé pour la lisibilité de l’affichage de la puissance du signal.
- Affichage de la profondeur lors de l’utilisation avec le générateur de signal Genny 4+(en option).
- Réglable de la sensibilité pour des résultats de recherche optimaux.
- Fonction StrikeAlert pour un signalement spécifique des câbles enterrés à faible profondeur.
- 4 modes de fonctionnement au choix.
Mode universel : recherche simultanée de signaux électriques, radio et Genny 4+ pour une inspection rapide de la zone de travail.
Mode réseau électrique : localisation des conducteurs sous tension.
Mode radio : localisation des câbles hors tension à l’aide de signaux radio.
Mode Genny 4+ : localisation de câbles à l’aide des signaux produits par le générateur de signal Genny 4+ (en option). Il est possible de mesurer la profondeur du câble.

Les câbles à fibre optique, les conduites de gaz et les conduites d’eau ne peuvent pas être localisés avec le CableTronic 4+.

Caractéristiques de localisateur de cable Nedo :

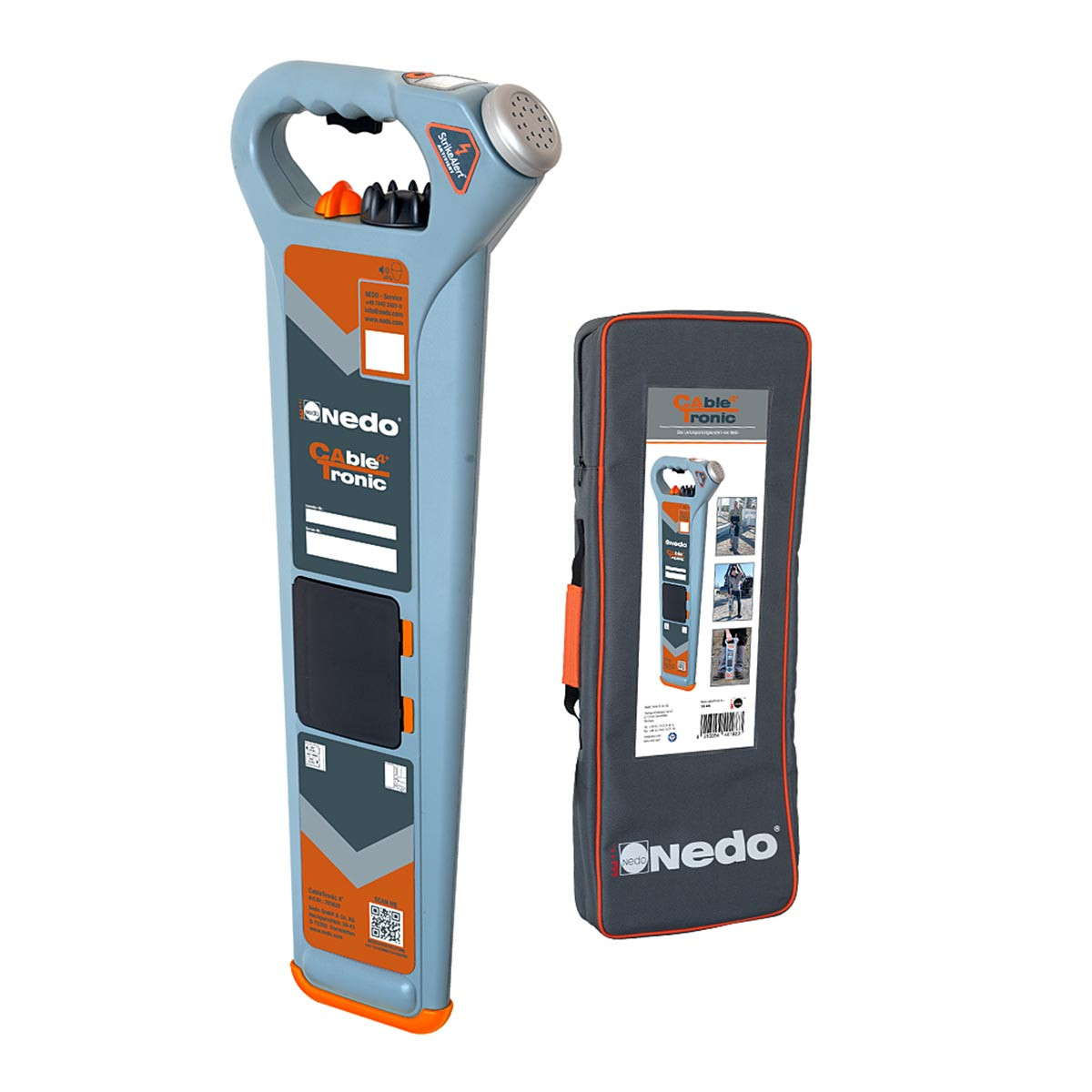

Le détecteur Cable Tronic 4+ est livré avec :

- Sacoche rembourrée
- Piles.

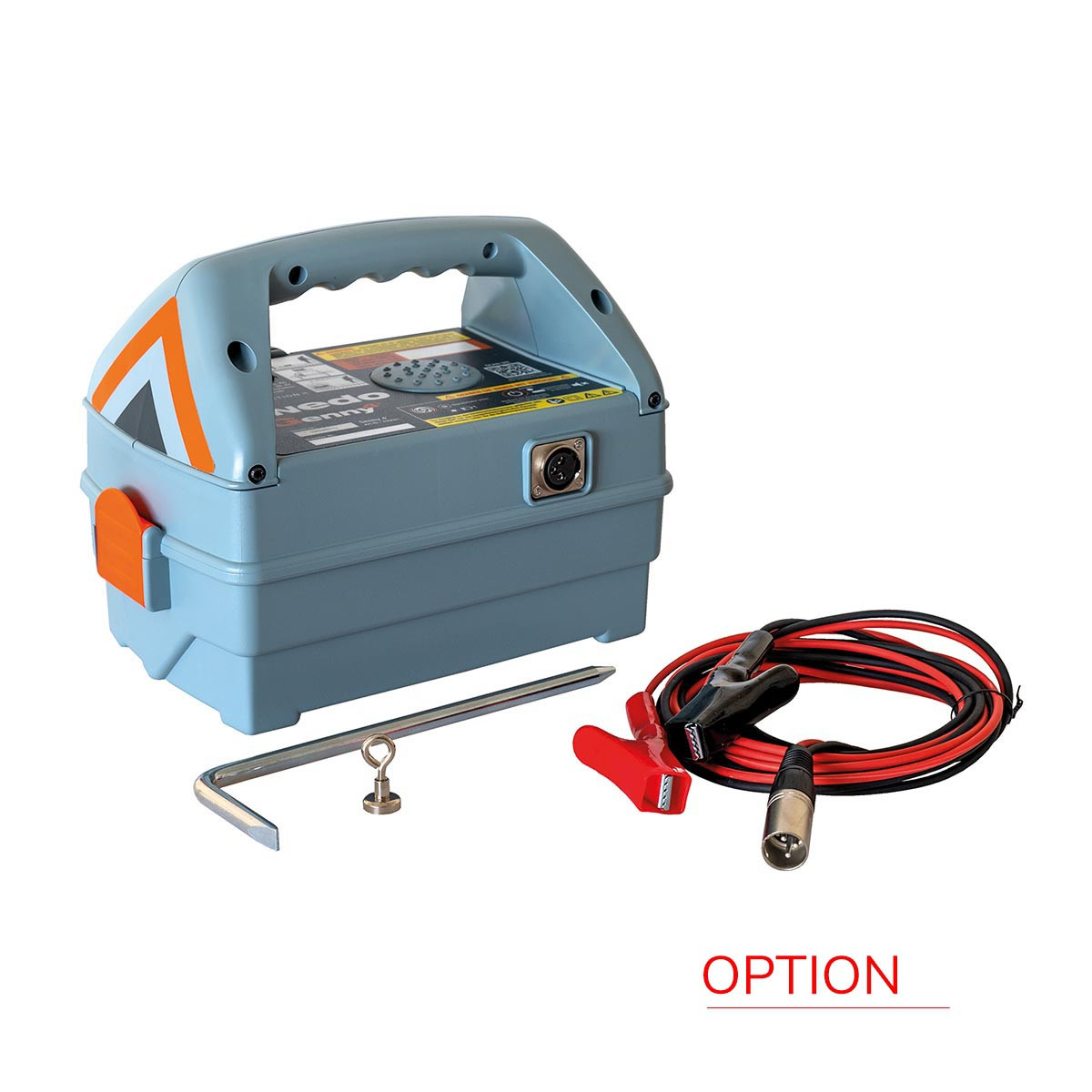

OPTION générateur de signal Genny 4+

Ce générateur de signal augmente considérablement les performances du détecteur de cables CableTronic 4+.
En cas de sections de câbles réduites ou de signaux radio faibles, la localisation de conducteurs hors tension n’est pas toujours possible de manière univoque. Dans ce cas, le générateur de signal produit un champ électromagnétique alternatif qui est injecté dans les câbles ou les conduites.
Ce qui permet une détection plus facile à proximité ou à une plus grande distance.
De plus, la profondeur des câbles localisés peut être déterminée et affichée sur l’écran du détecteur CableTronic 4+. La profondeur peut être déterminée jusqu’à 4 m maximum avec un écart maximal de ± 5 %.

En fonction des conditions, le générateur peut alimenter le signal de différentes manières :
- Couplage direct par connexion du conducteur au générateur Genny 4+.
- Couplage indirect ou inductif en plaçant le générateur Genny 4+ au-dessus du câble à localiser.
- Couplage via une pince d’émission (en option).

Particularités de générateur de signal :
- Choix entre 2 puissances d’émission.
- Etanchéité IP 54.
- Alimentation 4 piles mono 1,5 V (LR20).
- Puissance d’émission 0,1 W en mode standard, 1 W en mode boost.
- Fréquence du signal de localisation fréquence double simultanée 33 kHz et 131 kHz.

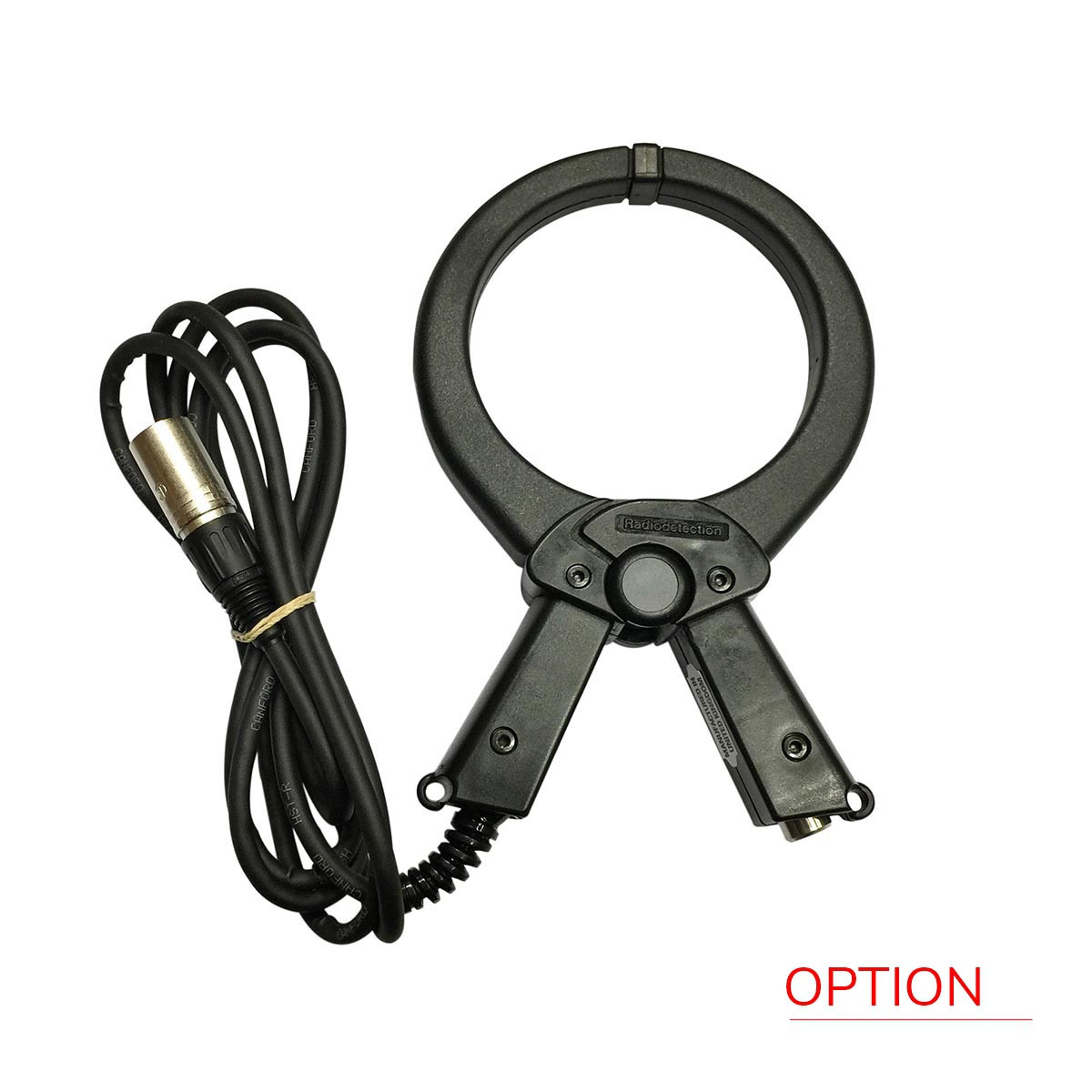

OPTION pince émettrice pour le générateur GENNY 4+

Cette pince sert au couplage inductif d‘un signal Genny sur un conducteur spécifique. Elle est particulièrement utile lorsqu‘un couplage direct du signal n‘est pas possible ou sur des lignes sous tension qui ne peuvent pas être déconnectées.

Pour ajouter une option à votre produit, cochez l'option correspondante sous le prix.

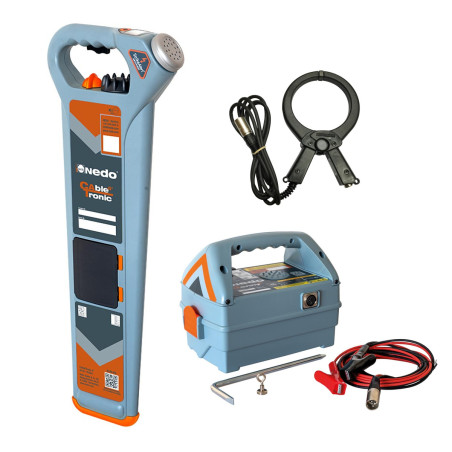

Si vous souhaitez toutes les options, un pack complet (détecteur de cable + générateur de signal + pince émettrice est disponible :

CableTronic 4+ PACK
