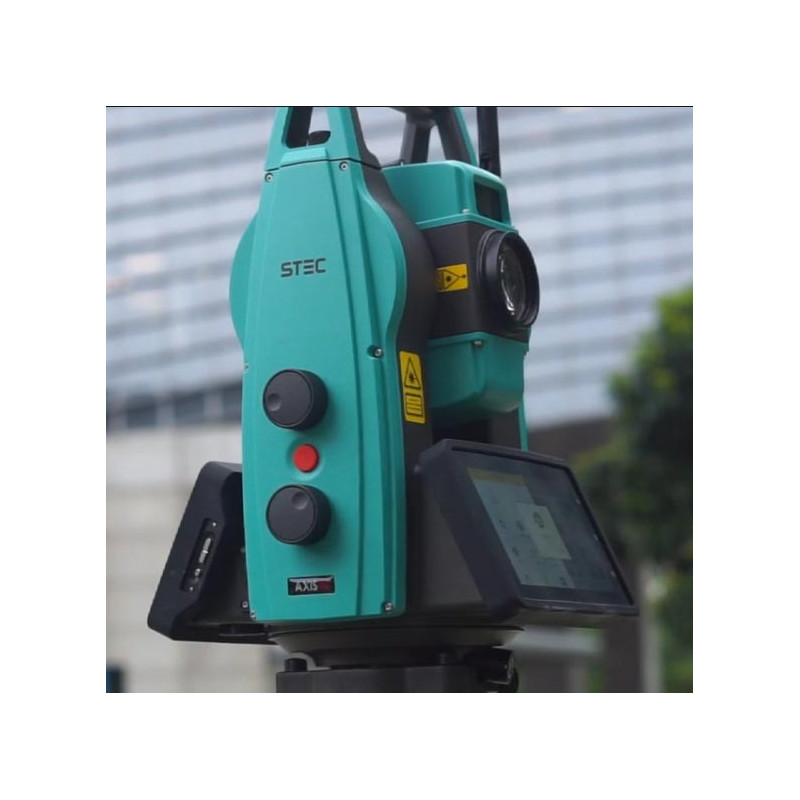

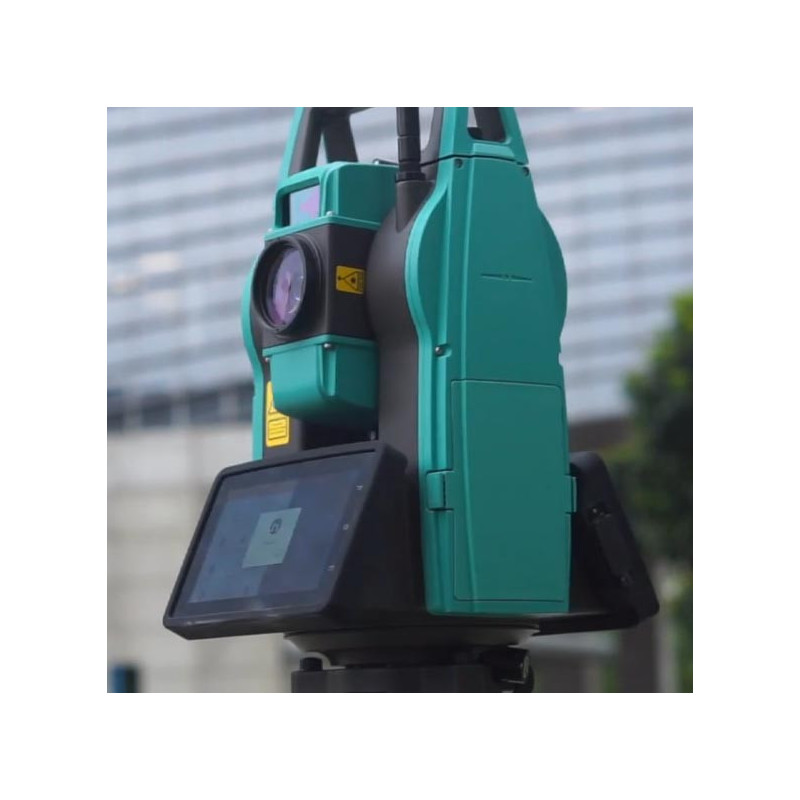

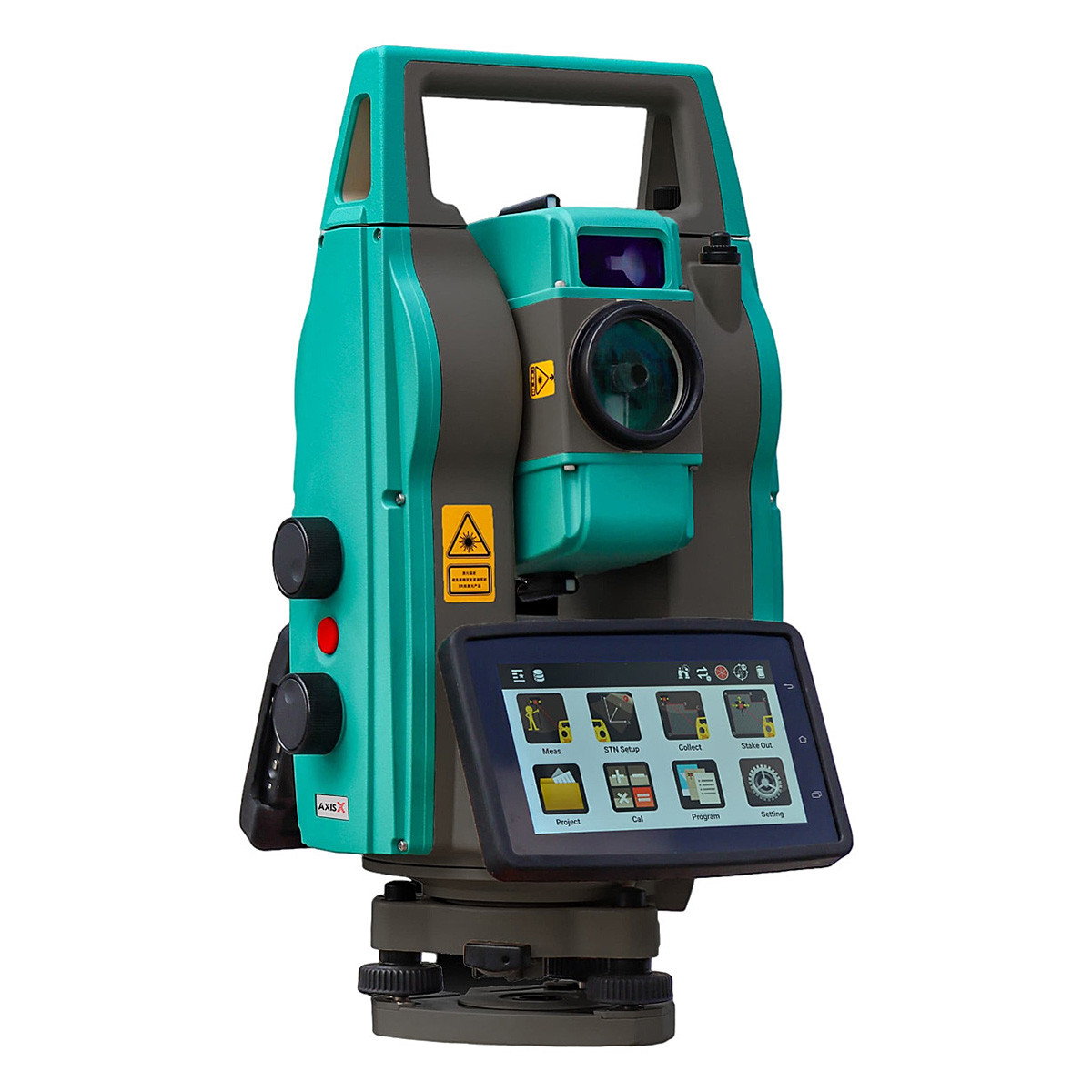

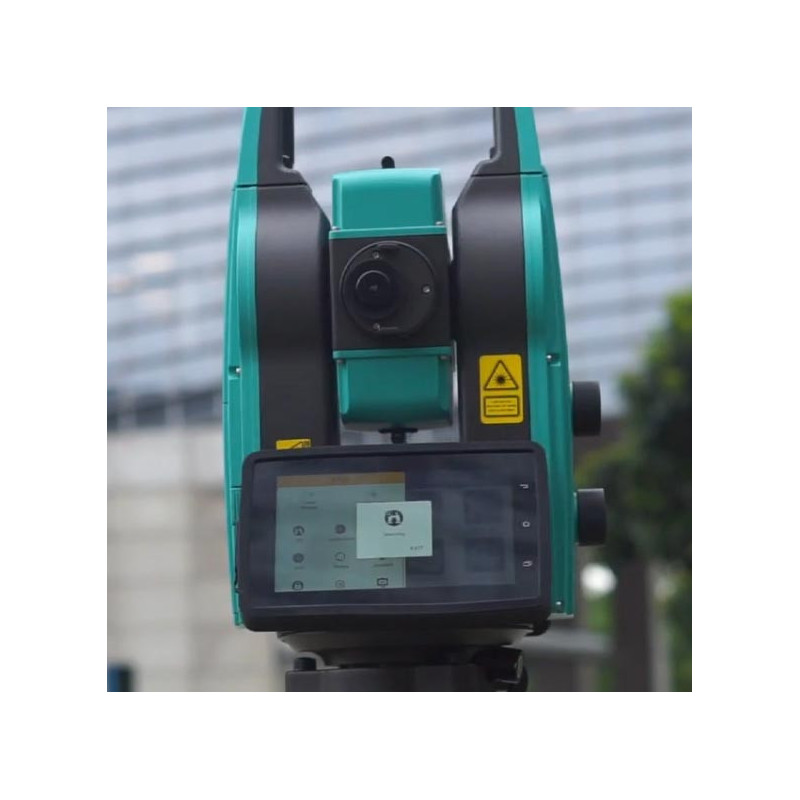

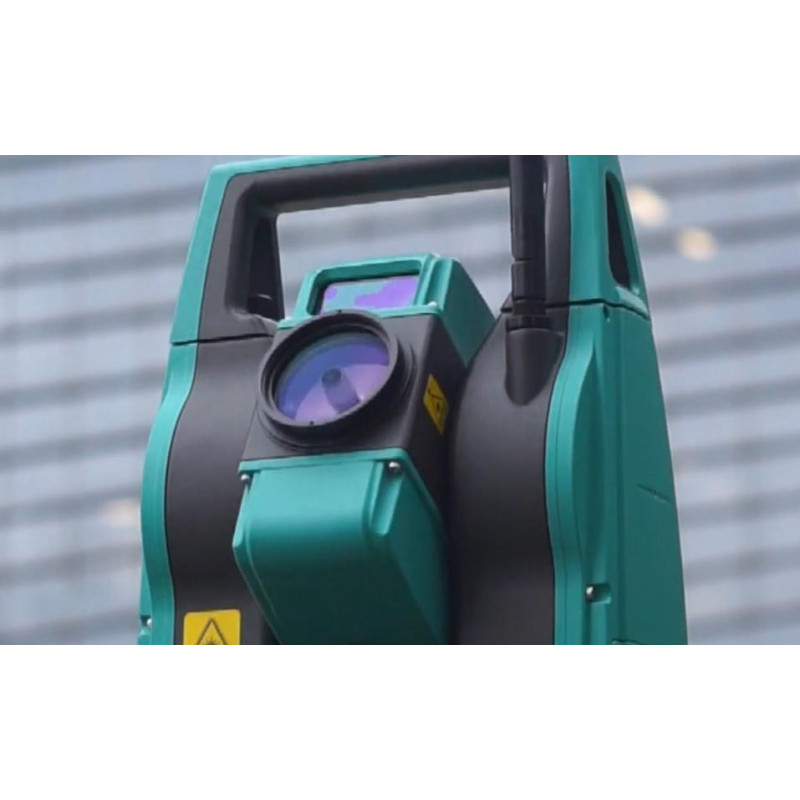

Station totale robotisée AXIS10 - Topographie
La station totale robotisée AXIS10 offre une précision exceptionnelle grâce à une précision angulaire de 0,5” / 1” et une précision de distance de 1 + 1 ppm. Sa motorisation rapide et silencieuse, associée au logiciel embarqué Terra Master, simplifie les opérations de mesure et optimise la productivité.
18 000,00 €
HT
HT
Station totale robotisée AXIS10 - Topographie
Points forts de la station totale
- Précision angulaire : 0,5” / 1”
- Précision de distance : 1 + 1 ppm (0,8 + 1 ppm pour AXIS10M)
- Motorisation Torque Drive jusqu’à 180°/s
- Reconnaissance de prisme jusqu’à 3000 m
- Recherche et verrouillage automatique du prisme
- Caméra Touch-to-Aim et lumière de guidage
- Écran tactile couleur 6 pouces
- Système Android 9.0
- Protection IP65
Fonctions avancées de l'AXIS10
La station totale robotisée AXIS10 est un choix judicieux en termes de puissance, de performance et de productivité, optimisant ainsi le temps et les coûts avec une précision maximale.
Grâce à son logiciel embarqué intuitif, le prisme peut être rapidement pointé, verrouillé et suivi avec une précision inégalée.
Technologie xTrak : La technologie xTrak garantit une motorisation fluide et rapide. La rotation jusqu’à 180°/s assure des performances dynamiques élevées pour le suivi automatique du prisme.
Gestion du prisme
- Reconnaissance du prisme : jusqu’à 1000 m / 3000 m (AXIS10M)
- Recherche du prisme : balayage automatique jusqu’à 300 m
- Verrouillage du prisme : suivi dynamique jusqu’à 20°/s
Connectivité : USB, Wi-Fi, Bluetooth, Bluetooth longue portée, port série et emplacement SIM pour un échange de données et un contrôle à distance optimisés.
Caméra Touch-to-Aim : Touchez l’écran pour orienter instantanément la station vers la cible. La caméra 5 MP permet l’enregistrement d’images et de vidéos.
300M PRISM SCAN
Scannez et détectez le prisme horizontalement à 360° et verticalement ±18° jusqu'à 300 m.
Pilotage complet avec Terra Master
Intelligent, simple et portable, Terra Master permet de prendre le contrôle total de votre station totale robotisée AXIS10.
Conçu pour l’avenir de la topographie : AXIS10 intègre un logiciel entièrement repensé basé sur tablette, avec une interface épurée, des fonctions intuitives, une barre d’état et une barre d’accès rapide, offrant une visibilité et un contrôle instantanés à chaque étape de vos opérations.
Implantation CAD intégrée : Réalisez vos implantations directement à partir des plans de base, avec dessin en temps réel, édition et guidage visuel.
De la mise en station à l’implantation, AXIS10 optimise votre flux de travail pour des levés plus rapides, plus précis et plus intelligents.
AXIS10M – La référence pour le monitoring
AXIS10M offre des performances fiables avec une portée APR jusqu’à 3000 m et une précision atteignant 0,8 + 1 ppm.
STEC-MOS est un logiciel professionnel de monitoring automatisé. Le système intègre l’apprentissage automatique, la mesure automatique, le traitement automatique des données et la maintenance à distance.
Il permet l’analyse et le traitement des données en temps réel afin de fournir des alertes rapides et fiables.
Vous préférez développer votre propre système ? C’est possible, STEC peut vous accompagner avec une expertise technique et une assistance à l’intégration.
SDK ouvert pour le développement
Libérez tout le potentiel de vos projets avec la station totale robotisée AXIS10, désormais équipée d’un kit de développement logiciel (SDK) ouvert.
AXIS10 s’intègre facilement à de nombreuses applications : guidage de microtunneliers, tunneliers, construction intelligente, systèmes de pavage et bien d’autres.
Elle apporte précision, flexibilité et efficacité à chaque phase de vos opérations, faisant d’elle un outil incontournable pour les solutions avancées de construction et d’ingénierie.
Station totale STEC AXIS10 – Spécifications techniques
| ANGLES | |
| Précision | 0,5” / 1” |
| Méthode | Codage absolu |
| Système de détection | H: quadruple; V: quadruple |
| Lecture minimale | 0,1” |
| Diamètre du cercle | 79 mm |
| Angle vertical | Zenith 0/ Horizontal 0 |
| Unités | 360° / 400 gon / 6400 mil |
| MESURE DE DISTANCE | |
| Portée avec prisme | 3500 m |
| Précision | 1 mm + 1 ppm / 0,8 + 1 ppm |
| Portée sans prisme | 1000 m |
| Précision sans prisme | 3 mm + 2 ppm |
| Temps de mesure – prisme | Mode fin : < 0,7 s ; suivi : < 0,3 s |
| Temps de mesure – sans prisme | T < 600 m : 0,5 à 3 s ; T > 600 m : < 10 s |
| Correction PPM | Saisie manuelle, correction automatique |
| LUNETTE | |
| Longueur | 164,5 mm |
| Diamètre | 45 mm (EDM : 47 mm) |
| Grossissement | 30x |
| Image | Droite |
| Champ de vision | 1°30’ |
| Pouvoir séparateur | 3” |
| Mise au point minimale | 1,5 m |
| XTRAK MOTORISATION | |
| Type | Moteur Torque |
| Vitesse maximale | 180°/s |
| Reconnaissance automatique du prisme | |
| Plage de travail | 1,5 – 1000 m / 1,5 – 3000 m |
| Temps de recherche | 5 s |
| Recherche du prisme | |
| Plage de travail | 1,5 – 300 m |
| Temps de recherche typique | < 10 s |
| Plage de suivi | V : ±10°, H : 360° par défaut ; paramétrable par l’utilisateur |
| Verrouillage du prisme | Oui |
| Vitesse de suivi | 5°/s (pas de suivi pour AXIS10M) |
| COMPENSATEUR | |
| Tilt Sensor | Capteur bi-axe liquide électrique |
| Plage | 4’ |
| Précision | 1” |
| NIVEAU | |
| Niveau circulaire | 6’ / 2 mm |
| PLOMB LASER | |
| Type | 635 nm, classe II |
| Précision | 0,4 mm à 1,5 m de hauteur |
| Point | 1,8 mm à 1,5 m de hauteur |
| GÉNÉRAL | |
| Affichage | Écran tactile couleur 6 pouces, double face |
| Caméra | 5 MP |
| Laser de guidage | Rouge / Vert, 635 nm / 530 nm |
| Système d’exploitation | Android 9.0 |
| Mémoire interne | RAM 3 Go, ROM 32 Go |
| Processeur (CPU) | MSM8953 |
| Interfaces I/O | RS232, USB, Micro USB, Bluetooth 4.0 |
| Wi-Fi (WLAN) | Double bande 802.11 a/b/g/n |
| Batterie | Li-ion 14,4 V, 6400 mAh |
| Autonomie | 8 heures |
| Protection | IP65 |
| Température de fonctionnement | -20°C à +50°C |
| Dimensions | 430 (H) × 255 (L) × 235 (P) mm |
| Poids | 9,3 kg |
| TABLETTE | |
| Affichage | Écran couleur multi-touch 8 pouces |
| Caméra | Arrière : 13 MP / Avant : 5 MP |
| Système d’exploitation | Android 10 |
| Mémoire interne | RAM 4 Go, ROM 64 Go |
| Processeur (CPU) | SDM632 |
| Interfaces I/O | USB Type-C, Bluetooth 4.2, WLAN |
| Batterie | Li-ion 3,8 V, 9000 mAh |
| Autonomie | 10 heures |
| Protection | IP67 |
| Température de fonctionnement | -20°C à +60°C |
| Dimensions | 235 × 146 × 13 mm |
Besoin d’un conseil ou d’un accompagnement technique ?
Contactez-nous par mail pour bénéficier d’un conseil personnalisé.
Un expert en station totale vous rappelera pour vous aider à choisir la station totale la plus adaptée à vos besoins et à vos projets.
